Suojausstrategiat meluisissa VFD-ympäristöissä
VFD:t tuottavat suurtaajuisia kytkentäjännitteitä, jotka voivat säteillä ja johtaa johtimia pitkin. Tehokas suoja tekee kaksi tehtävää: se sieppaa säteilypäästöt ja tarjoaa matalan impedanssin paluupolun suurtaajuisille vuotovirroille. Käytännön asennuksissa kaapelisuojaa tulee aina käsitellä maadoitusjärjestelmän aktiivisena osana kosmeettisen punoksen sijaan – päätä se tukevasti taajuusmuuttajan päähän ja harkitse toista päätettä paneeliin tai paikalliseen maahan pitkiä ajoja varten yhteistilan jännitteen kertymisen minimoimiseksi.
Yhden pään vs. molempien päiden suojuksen pääte
Yksipääteinen pääte (vain käyttöpää) yleensä vähentää maasilmukkavirtoja teollisuuslaitoksissa keskipitkillä ajoilla; molempien päiden päättäminen parantaa säteilyn suojauksen tehokkuutta erittäin pitkillä ajoilla, mutta voi aiheuttaa kiertovirtoja, jos laitoksen maaperä on meluisa. Käytännössä arvioi paikan maadoitus ja mittaa vuotovirrat – jos havaitset suuria maadoitussilmukkavirtoja, palaa yksipäähän taajuusmuuttajassa paikallisliitoksen avulla moottorikaappiin.

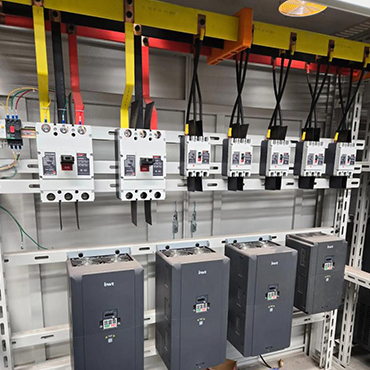

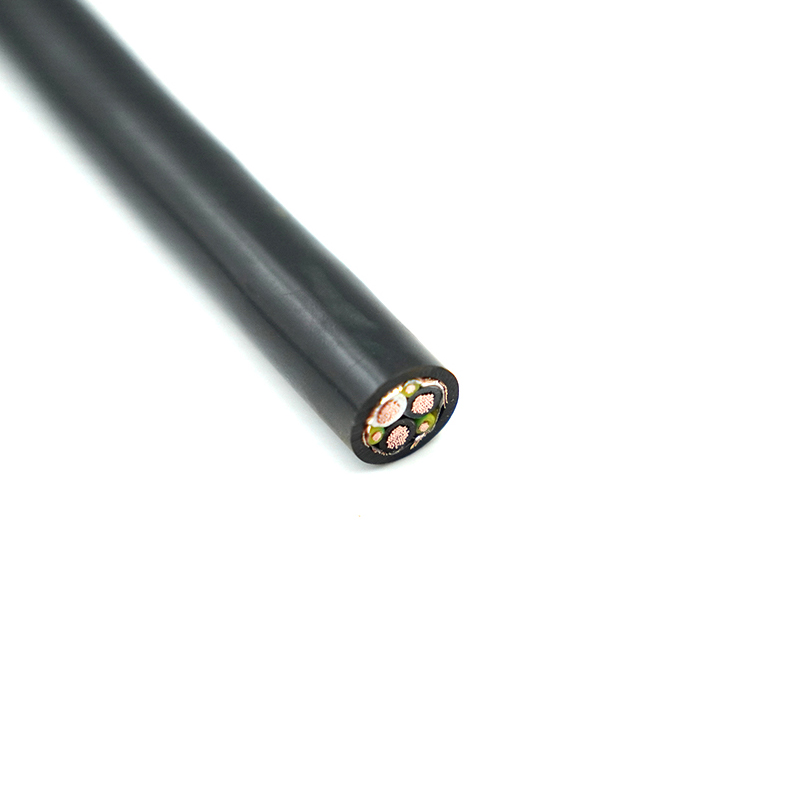

Kaapelin rakennevalinnat ja niiden vaikutus suorituskykyyn
Johdinmateriaali, eristystyyppi ja suojan geometria muuttavat kaapelin käyttäytymistä PWM-lähtöjen kanssa. Kuparijohtimet ovat vakiona; kuitenkin säikeen määrä ja yksittäisen säikeen koko vaikuttavat joustavuuteen ja ihon/läheisyysvaikutuksiin korkeammilla taajuuksilla. Eristys, jolla on pieni dielektrisyysvakio ja pieni häviötangentti, vähentää johtimien välistä kapasitiivista kytkentää ja alentaa latausvirtoja – tällä on merkitystä pitkille kaapelin kuluille ja taajuusmuuttajille, joissa ei ole lähtösuodattimia.
| Suojan tyyppi | Vaimennus (HF) | Joustavuus | Suositeltu käyttö |
| Alumiini-Mylar-kalvo viemäri | Korkea (hyvä peittävyys) | Kohtalainen | Kiinteät ajot, joissa HF-vaimennus on tärkeää |
| Tinattu kuparipunos | Kohtalainen (depends on coverage %) | Korkea | Joustava reititys, panssaroidut kokoonpanot |
| Foliopunos yhdistelmä | Korkeaest | Kohtalainen | Kriittiset EMI-ympäristöt ja pitkät ajot |
Asennus parhaita käytäntöjä pitkään VFD kaapeli juoksee
- Säilytä fyysinen ero herkistä ohjaus-/tietoliikennekaapeleista – jos erottaminen on mahdotonta, reititä taajuusmuuttajakaapeli erillisissä putkissa tai käytä maadoitettua metallierotusta.
- Vältä ylimääräisen kaapelin kelaamista asemien lähelle; kelat lisäävät induktanssia ja voivat aiheuttaa ylijänniteheijastuksia moottorin liittimiin.
- Noudata valmistajan määrittämää taivutussädettä – tiukat mutkat voivat vahingoittaa suojan jatkuvuutta ja lisätä dielektristä jännitystä, mikä lyhentää käyttöikää toistuvan jännityksen alaisena.
- Toteuta välimaadoituspisteet erittäin pitkille metallisille kaapelihyllyille samalla kun tarkkailet kiertovirtoja; käytä suurtaajuisille virroille mitoitettuja liitossiltoja, ei vain vakaan tilan vikavirtoja.
Sähköiset ominaisuudet, joilla on merkitystä (ja miten ongelmia lieventää)
Kapasitanssi, latausvirrat ja moottorin lämmitys
Kaapeli-johtime- ja johdin-suojakapasitanssit tuottavat latausvirtoja, kun VFD kytkeytyy. Latausvirrat aiheuttavat ylimääräisiä häviöitä moottorissa ja lisäävät käyttövirran lukemia. Valitse pitkiä ajoja varten kaapeleita, joiden kapasitanssi on pienempi metriä kohti, tai asenna dV/dt-suodattimet tai sinimuotoiset lähtösuodattimet taajuusmuuttajaan vähentääksesi dv/dt-kytkentää ja alentaaksesi latausvirtaa moottoriin.
Heijastukset, kaapelin impedanssi ja ylijännite moottorin liittimissä
Rapid PWM reunat näkevät kaapelin siirtolinjana; taajuusmuuttajan lähtöimpedanssin ja kaapelin ominaisimpedanssin väliset epäsuhtat aiheuttavat jänniteheijastuksia, jotka näkyvät ohimenevinä ylijännitteinä moottorissa. Ratkaisuja ovat muun muassa dV/dt:n (snubbers, suodattimet) ohjaaminen, sopivan impedanssin kaapelin käyttö ja kaapelien pituuden pitäminen asemalle suositeltujen rajojen sisällä (katso aseman asiakirjoja). Korkeajännitteisessä tai pitkän matkan ajossa lähtöreaktorit voivat myös auttaa vaimentamaan heijastuksia.
Liitinpäätteet, panssari ja mekaaninen suojaus
Suojuksen päätteen laatu vaikuttaa suoraan EMC-suorituskykyyn – käytä jatkuvaa 360° suojakontaktia mahdollisuuksien mukaan ja varmista, että tyhjennysjohdin tai punos on juotettu tai puristettu alhaisen impedanssin ylläpitämiseksi. Kun panssaria on (teräslanka tai teippi), liitä panssari maahan yhdessä tai molemmissa pisteissä riippuen paikan maadoituskäytännöstä. Käytä asianmukaista vedonpoistolaitetta suojan tai johtimen ulosvedon estämiseksi; mekaaniset viat naamioituvat usein ajoittaisiksi sähkövikoiksi.
Testaus, sertifioinnit ja miksi niillä on merkitystä
Testeillä (impedanssin, kapasitanssin, korkean potentiaalin, suojan jatkuvuuden ja EMC-päästötestit) testattu suorituskyky varmistaa, että kaapelit toimivat ennustettavasti VFD-asennuksissa. Sertifikaatit, kuten UL ja CE, osoittavat tunnustettujen turvallisuus- ja EMC-standardien noudattamisen, kun taas vankka ISO9001-laatujärjestelmä auttaa säilyttämään johdonmukaisuuden tuotantoerien välillä. Valmistamme suojattu VFD-kaapeli laatuja ja tehtaallamme on CCC-, UL-, ISO9001- ja CE-sertifikaatit – tämän ansiosta voimme tukea räätälöityjä rakennelmia jäljitettävillä testitietueilla, kun projektit sitä vaativat.
Yleiset vikatilat ja paikan päällä tehtävä vianmäärityksen tarkistuslista
- Ajoittainen laukaisu: tarkista suojan päätteet ja jatkuvuus; huonot sidokset aiheuttavat EMI:n kytkeytymisen ohjauspiireihin aiheuttaen häiritseviä laukaisuja.
- Suuret moottorin laakerivirrat: tarkista akselin maadoitustoimenpiteet, tarkasta kaapelin suojavaipan liitännät ja harkitse tarvittaessa akselin maadoitusrenkaiden tai eristettyjen laakereiden asentamista.
- Moottorin ylilämpö: mittaa latausvirta ja vertaa moottorin lämpökäyriin – jos lataus vaikuttaa, alenna kytkentätaajuutta tai asenna suodattimet.
- Vakavat EMI-valitukset: Suorita paikannus lähikenttäanturilla, tarkista suojan peitto (% punos) ja harkitse päivittämistä foliopunoskomposiittisuojuksiin tai ferriittiytimien lisäämistä moottorikaapeliin.
Halutessasi voimme tarjota räätälöityjä kaapelien rakennussuosituksia (johtimen naru, suojatyyppi, vaippaseos) sovelluksellesi – suunnittelemme ja valmistamme räätälöityjä VFD-suojatut moottorikaapelit ja voi toimittaa testiraportteja ja todistuksia pyynnöstä. Kun luotettavuudella ja EMC-suorituskyvyllä on merkitystä, sertifioidun valmistajan tarkoitukseen rakennettu kaapeli vähentää käyttöönottoaikaa ja vähentää pitkäaikaisia huollon päänsärkyä.
