Kaapelin suojaustyypit: kalvo, punos, spiraali ja paljon muuta

Kaapelin suojaus on johtava kerros, joka on kiedottu a kaapeli n sisäjohtimet estämään sähkömagneettiset häiriöt (EMI) ja radiotaajuushäiriöt (RFI). Kaapelin neljä päätyyppiä ovat kalvosuojaus, punottu suojaus, spiraalisuojaus (server) ja yhdistelmäsuojaus — jokainen soveltuu erilaisiin ympäristöihin, taajuuksiin ja joustavuusvaatimuksiin. Väärän tyypin valinta voi johtaa signaalin heikkenemiseen, datavirheisiin tai täydelliseen järjestelmävikaan, joten erojen ymmärtäminen on erittäin tärkeää ennen kuin kaapelit määritetään teollisuus-, ääni- tai datasovelluksiin.

Suojaus kalvolla

Suojakalvo koostuu ohuesta alumiini- tai kuparikerroksesta, joka on liimattu polyesterikalvoon. Se tarjoaa 100 % peitto sen alla olevista johtimista, mikä tekee siitä yhden tehokkaimmista esteistä korkeataajuista EMI:tä vastaan (tyypillisesti yli 100 kHz).

Miten se toimii

Metallikalvo toimii Faradayn häkkinä, joka heijastaa ja absorboi saapuvia sähkömagneettisia kenttiä. Tyhjennysjohto kulkee kalvon sisäpuolella jatkuvan maadoitusreitin aikaansaamiseksi, mikä on välttämätöntä – pelkkä kalvo ilman maadoitusta tarjoaa minimaalisen suojan.

Tyypilliset sovellukset

• Cat5e- ja Cat6-kierretyt verkkokaapelit (F/UTP-rakenne)
• Ääni- ja instrumentointikaapelit studioympäristöissä
• Datakaapelit, jotka kulkevat loistelamppujen tai taajuusmuuttajaasemien lähellä

Rajoitukset

Folisuojat ovat hauraita. Toistuva taivutus saa kalvon halkeilemaan ja menettää jatkuvuuden. Ne on yleensä luokiteltu vain staattisissa tai vähän joustavissa asennuksissa . Tyypillinen kalvon paksuus vaihtelee välillä 0,025–0,05 mm – riittävän ohut, jotta mekaaninen rasitus luo nopeasti aukkoja peittoon.

Punottu suojaus

Punottu suojus on kudottu paljaan tai tinatun kuparilangan ohuista säikeistä kaapelin sydämen ympärillä olevaan verkkokuvioon. Toisin kuin folio, se ei tarjoa 100 % peittävyyttä - tyypillinen punospeitto vaihtelee 85 % - 98 % - mutta se on erinomainen mekaanisen lujuuden ja matalataajuisen suorituskyvyn suhteen.

Suojauksen tehokkuus taajuudella

Punotut suojukset toimivat parhaiten alle 10 MHz:n taajuuksilla. Tämän alueen yläpuolella punoksen aukot sallivat korkeataajuisten signaalien kulkemisen. Matalataajuiselle melulle, kuten 50/60 Hz voimalinjahäiriöille, 90 % peittoalue tarjoaa erinomaisen vaimennuksen – usein yli 60 dB näillä taajuuksilla.

Tyypilliset sovellukset

• Koaksiaalikaapelit (RG-58, RG-6) RF- ja videolähetykseen
• Teollisuuden ohjauskaapelit joutuvat jatkuvasti taipumaan
• USB-, HDMI- ja muut nopeat liitäntäkaapelit
• Sotilas- ja ilmailujohdot, joissa mekaaninen kestävyys on kriittinen

Keskeinen etu: Flex Life

Punotut kaapelit jatkuvatoimisissa sovelluksissa (kuten robottivarret tai kaapelin vetoketjut) voivat saavuttaa miljoonia flex-jaksoja ennen vikaa, verrattuna kalvosuojuksiin, jotka voivat halkeilla muutaman sadan jälkeen. Tämä tekee punosta vakiovaihtoehdon siellä, missä kaapelit liikkuvat jatkuvasti.

Spiraali (Serve) suojaus

Spiraalisuojaus – jota kutsutaan myös syöttösuojaukseksi tai kierteissuojaukseksi – kiedoa lankasäikeet tiiviiksi kierteeksi kaapelin sydämen ympärille sen sijaan, että ne kudottaisiin verkkoon. Tuloksena on erittäin joustava suoja, jonka peittonopeus on samanlainen kuin punominen ( 95–98 % ), mutta niillä on erilaiset mekaaniset ja sähköiset ominaisuudet.

Joustavuus vs. vakaus - kompromissi

Spiraalisuojat ovat joustavimpia kaikista suojatyypeistä, joten ne sopivat ihanteellisesti käsimikrofonikaapeleihin, kuulokekaapeleihin ja muihin käsin joustaviin sovelluksiin. Kaapelin venyttäminen saa kuitenkin kierteen avautumaan, mikä vähentää peittoa ja lisää impedanssia. Spiraalisuojuksia ei saa koskaan käyttää sovelluksissa, joissa kaapelia vedetään kireälle .

Tyypilliset sovellukset

• Ammattimaiset äänikaapelit (XLR-mikrofonijohdot, instrumenttikaapelit)
• Lääketieteellisten laitteiden kaapelit, jotka vaativat toistuvan kelauksen ja irrotuksen
• Käsityökalujen kaapelit ja kannettavien laitteiden johdot

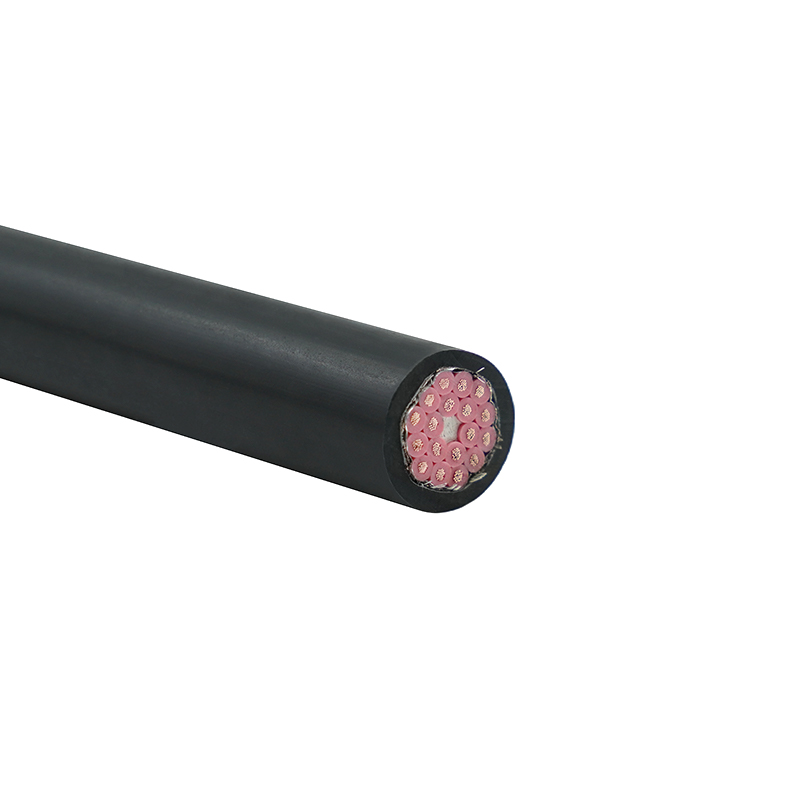

Yhdistelmäsuojaus

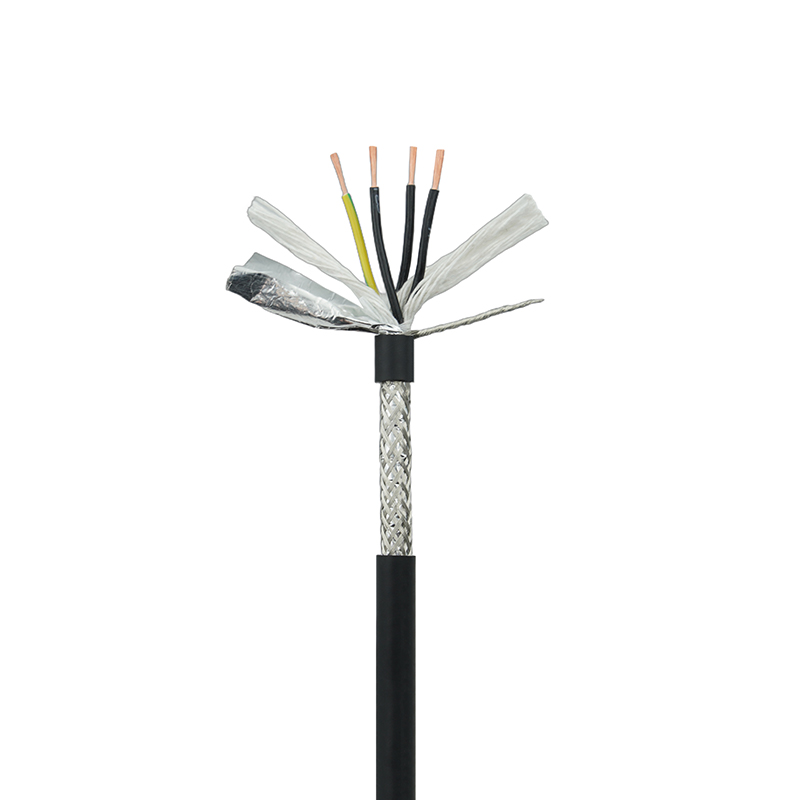

Yhdistelmäsuojat pinoavat kaksi tai useampia suojatyyppejä kunkin yksittäisen menetelmän rajoitusten huomioimiseksi. Yleisin yhdistelmä on folio punos , mutta olemassa on myös foliospiraali- ja kaksoispunosrakenteita.

Folio Braid: The Industry Workhorse

Tässä rakenteessa kalvokerros peittää 100 % korkeataajuuksisen melun, kun taas ulompi punos tarjoaa rakenteellisen eheyden ja matalataajuisen vaimennuksen. Tämä yhdistelmä on yleinen korkean suorituskyvyn datakaapeleissa, kuten Cat7 (S/FTP) , jossa yksittäiset parit on suojattu kalvolla ja koko kaapelissa on punottu ulkovaippa. Tyypillinen suojauksen tehokkuus tässä kokoonpanossa ylittää 90 dB laajalla taajuusalueella.

Double Braid

Vaativissa RF-koaksiaalikaapeleissa (kuten RG-11 tai tietyt liitäntäluokan koaksiaalikaapelit) käytetään kahta punottua kerrosta, jotka on usein kierretty vastakkaisiin suuntiin, joissa vaaditaan sekä maksimaalinen matalataajuinen suojaus että mekaaninen suojaus. Vastakkaiset asennuskulmat parantavat myös kaapelin vastustuskykyä siirtoimpedanssin heikkenemiseen ajan myötä.

Tyypilliset sovellukset

• Nopeat tietoverkot sähköisesti meluisissa teollisuusympäristöissä
• Lähetys- ja RF-kaapelointi, joka vaatii sekä laajakaistasuojausta että joustavuutta
• Ilmailu-, puolustus- ja lääketieteellisten instrumenttien kaapelit

Kaapelisuojaustyyppien vertailu

Alla olevassa taulukossa on yhteenveto kunkin suojatyypin tärkeimmistä ominaisuuksista valinnan helpottamiseksi:

Shield Coverage Ratings selitetty

Suojauksen kattavuus ei ole sama asia kuin suojauksen tehokkuus. Peitto on geometrinen mitta - kuinka monta prosenttia alla olevasta johtimen pinnasta on suojamateriaalin peittämä. Tehokkuus (mitattuna dB) kuvaa kuinka paljon suoja vaimentaa häiritsevää signaalia.

100 %:n peitolla oleva kalvosuoja voi tuottaa vain 40–50 dB vaimennusta matalilla taajuuksilla, koska ohuella kalvolla on suurempi vastus. Punottu suojus 90 %:n peitolla voi saavuttaa 60 dB tai enemmän samoilla taajuuksilla, koska kuparipunoksen siirtoimpedanssi on pienempi. Arvioi aina suojauksen tehokkuusluvut peittoprosenttien rinnalla verrattaessa kaapeleita .

Maadoitus: Useimmiten huomiotta jätetty tekijä

Mikään suojaustyyppi ei toimi oikein ilman asianmukaista maadoitusta. Maadoittamaton suoja voi itse asiassa huonontaa EMI-suorituskykyä toimimalla antennina, joka kytkee häiriöt signaalijohtimiin. Oikea maadoitustapa riippuu sovelluksesta:

• Yhden pään maadoitus (vain lähdepäässä): Suositellaan ääni- ja analogisille signaalikaapeleille maasilmukoiden estämiseksi. Yleistä tasapainotetuissa XLR-asennuksissa.
• Maadoitus molemmista päistä : Vaaditaan suurtaajuuksisille datakaapeleille (Ethernet, koaksiaali) matalaimpedanssisen paluutien tarjoamiseksi RF-taajuuksilla. Cat6A- ja Cat7-kaapelit vaativat molempien päiden maadoituksen, jotta ne täyttävät nimellissuojaustehonsa.
• Monipistemaadoitus : Käytetään pitkissä teollisuusajoissa estämään maadoituspotentiaalien muodostuminen kaapelin pituudella.

Vuoden 2019 tutkimuksessa teollisista Ethernet-asennuksista yli 40 % EMI-vioista johtui väärästä suojan maadoituksesta riittämättömän suojatyypin sijaan – mikä vahvistaa sitä, että paras kaapelispesifikaatio paperilla epäonnistuu ilman oikeaa päätekäytäntöä.

Kuinka valita oikea kaapelin suojaustyyppi

Käytä seuraavia päätöskohtia rajataksesi sopivaa suojausta tietylle asennukselle:

1. Tunnista häiriötaajuus: Korkeataajuinen EMI yli 100 kHz vaatii kalvo- tai yhdistelmäsuojausta. Matalataajuiset magneettiset häiriöt moottoreista tai voimalinjoista vaativat punottua suojausta.
2. Arvioi joustovaatimukset: Staattiset kiinteät juoksut kestävät kalvon. Jatkuva koneen joustavuus vaatii punoksen. Ihmisen käden jousto (ääni, lääketieteellinen) toimii parhaiten spiraalin kanssa.
3. Tarkista liittimen yhteensopivuus: Punotut suojukset päätyvät helposti tavallisilla takakuorilla ja puristimilla. Kalvo vaatii tyhjennyslangan päätteen – jos liittimissäsi ei ole tyhjennysjohtoa, harkitse suojatyyppiä uudelleen.
4. Tarkista sovellettavat standardit: Joillakin toimialoilla suojausvaatimukset ovat pakollisia. Esimerkiksi IEC 61000-4 EMC-standardit ja MIL-DTL-17 sotilaalliseen koaksiaaliin määrittävät suojauksen vähimmäissuorituskykytasot, jotka rajoittavat vaihtoehtojasi.
5. Kerroin asennuskustannuksissa: Yhdistelmäsuojatut kaapelit maksavat 30–60 % enemmän kuin vastaavat yksivaippaiset kaapelit. Hyvänlaatuisissa ympäristöissä tämä palkkio ei ole perusteltu – varaa se aidosti vihamielisiin EMI-olosuhteisiin.
