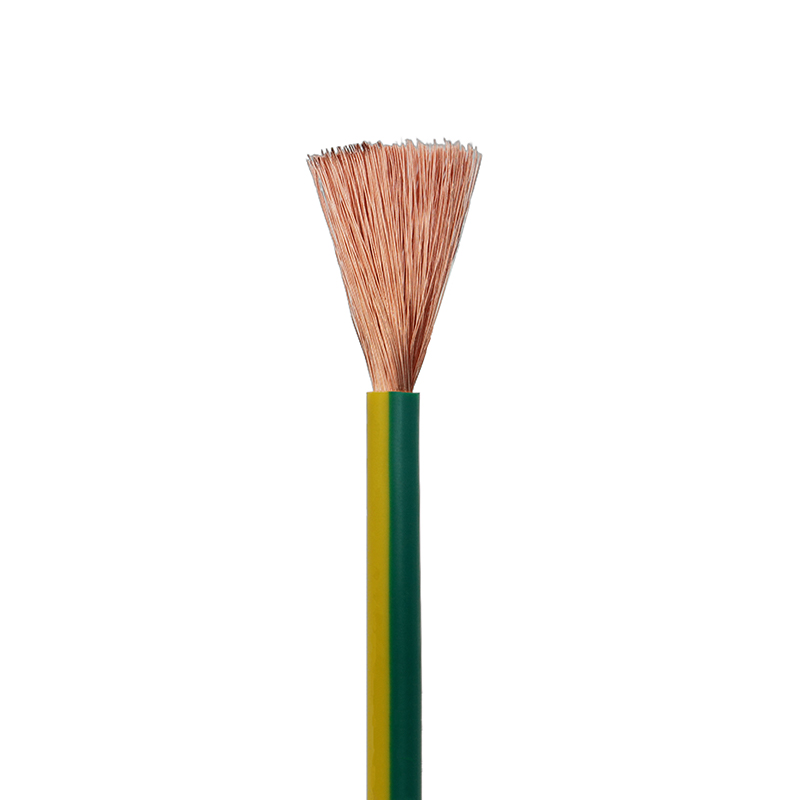

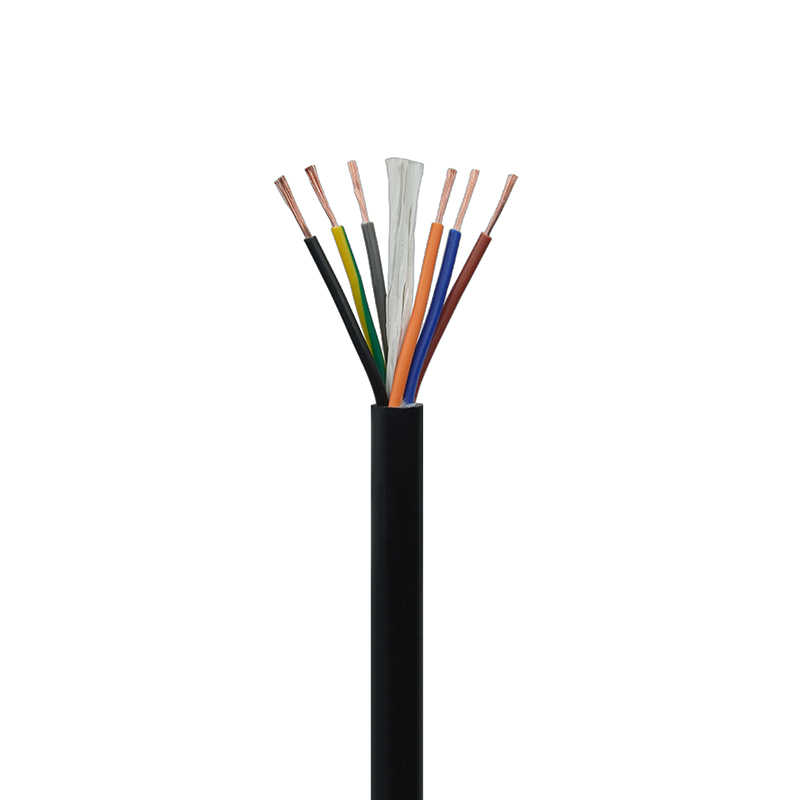

Johtimen suunnittelu ja joustavuus: säikeiden lukumäärä, halkaisija ja kompromissit
varten kupariydin PVC-eristetyt ja -vaippaiset kaapelit mekaaninen ja sähköinen käyttäytyminen alkaa johtimen geometriasta. Säikeiden määrän lisääminen (monet hienot säikeet vs. harvat paksut säikeet) parantaa joustavuutta ja väsymisikää toistuvissa taipuisissa jaksoissa, mutta muuttaa DC-vastusta hieman pinnan hapettumisen ja kosketuspintojen vuoksi. Käytännössä liikkuvissa koneissa tai robotiikassa käytettävän taipuisan suojatun kaapelin osalta suunnittelijat yleensä siirtyvät luokan 2/5 keruusta kohti hienompaa luokan 6/7 säikeyttä. Tämä vähentää minimitaivutussädettä ja alentaa dramaattisesti johtimen työstökarkaisua toistuvan taipumisen aikana.
Käytännön valintasäännöt
- Jos kaapelin on taiputtava jatkuvasti (esim. vetoketju), valitse suurempi säikeiden lukumäärä ja arvioi joustoikä > 1 miljoonaksi jaksoksi.
- varten fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
- Kun mitoitat jännitehäviön mukaan, käytä johtimen resistanssia käyttölämpötilassa (ei huoneenlämpötilassa) – säikeet johtimet lämpenevät nopeammin kuormituksen alaisena.
Eristeen paksuus, nimellisjännite ja lämpönäkökohdat
PVC-eristysjärjestelmät määritellään sekä sähkökestävyyden että lämpöluokan perusteella. Paksuus vaikuttaa suoraan dielektriseen lujuuteen, mutta yhdisteen lämpöominaisuudet määräävät virransiirtokapasiteetin ja sallitun ympäristön. Valitse lämmönlähteiden lähellä käytettäville suojatuille joustaville kaapeleille PVC-yhdisteet, jotka on formuloitu korkeampia jatkuvia käyttölämpötiloja varten (esim. 90 °C:n nimellisyhdisteet), ja harkitse paksumpaa eristystä ohimenevien ylijännitemarginaalien varalta.
Suunnitteluvinkkejä suorituskyvyn parantamiseen
- Määritä eristeen paksuus IEC/NEC-taulukoiden mukaan aiotulle jänniteluokalle ja lisää 10–20 %, kun transienttisuojaus on huolenaihe.
- Jos lämmön hajoaminen on rajoitettua (niputetut kaapelit), vähennä tehoa ja harkitse PVC-seoksen lämpöstabilisaattoreita.
- UV-stabiloidut PVC-valmisteet tai lisäulkovaipat auttavat ulkona; muuten PVC haurastuu pitkäaikaisessa UV-altistuksessa.
Vaippamateriaalit, palonesto ja ympäristön kestävyys
Tavalliset PVC-vaipat tarjoavat hyvän kulutuskestävyyden ja kustannustehokkuuden, mutta niiden yhdistekoostumus hallitsee syttyvyyttä, savutiheyttä ja myrkyllisyyttä. Teollisuus- ja julkisten tilojen sovelluksissa tarvitaan joskus vähän savuttomia nollahalogeenivaihtoehtoja (LSZH). LSZH uhraa kuitenkin jonkin verran öljyn/hankauksenkestävyyttä verrattuna suunniteltuihin PVC-seoksiin. Kun määrität kupariydintä PVC-eristettyä ja -vaippaista kaapelia, selvitä, vaatiiko projekti liekkitestejä, kuten IEC 60332-1/3 tai UL 1581 pystysuora alustatestejä – jokainen testi kohdistuu erilaisiin palokäyttäytymiseen.
Milloin vaatia erityisiä tuppeja
- Julkinen liikenne, tunnelit tai suljetut tilat: vaaditaan LSZH tai testattu vähäsavuinen PVC.
- Ulkoasennus: käytä UV-stabiloituja ja säänkestäviä PVC-sekoituksia tai ylimääräistä TPU/PE-vaippaa.
- Öljypitoiset teollisuusalueet: valitse öljynkestävä PVC tai elastomeerinen ulkovaippa pehmentymisen ja turpoamisen välttämiseksi.

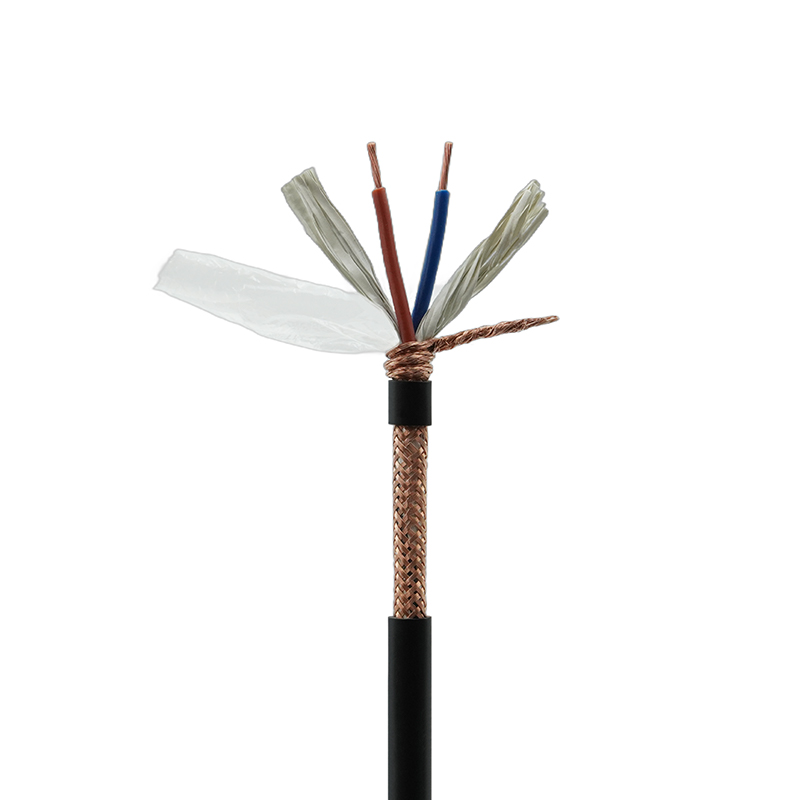

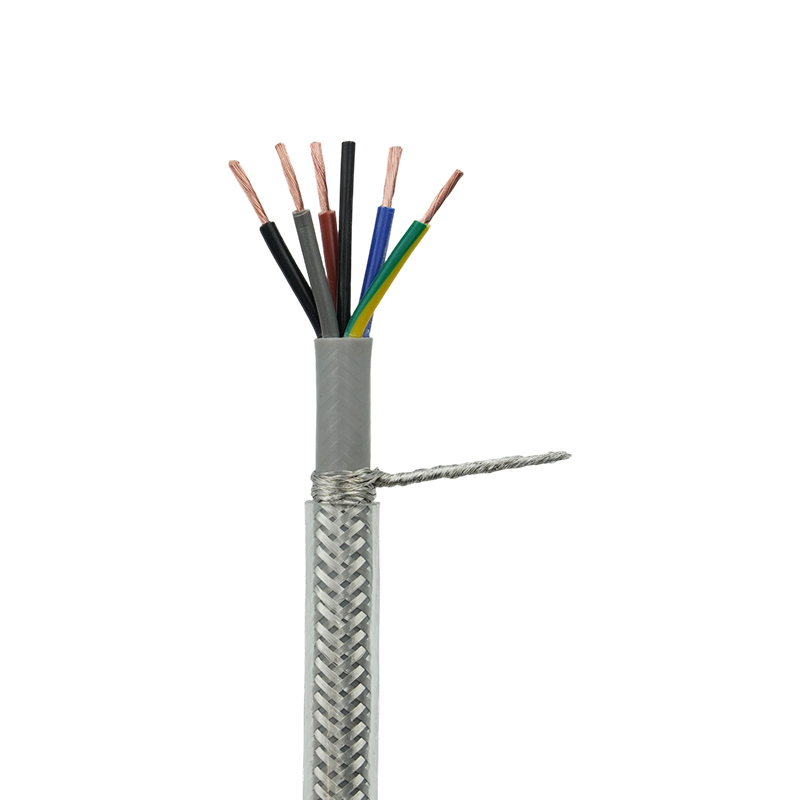

EMI-ohjauksen suojausmenetelmät: kalvo, punos ja yhdistetyt rakenteet
Suojan valinnassa tulee tasapainottaa peitto, joustavuus ja maadoituskäytäntö. Kalvo (alumiini/polyesteri) tarjoaa 100 %:n peiton ja on erinomainen korkeilla taajuuksilla, mutta on mekaanisesti hauras ja lyhentää joustavuutta, jos sitä käytetään yksinään liikkuvissa kaapeleissa. Punossuojat (tinattu kupari) tarjoavat mekaanista kestävyyttä ja hyvän matalataajuisen suorituskyvyn, mutta tyypillinen peittoalue on 60–95 %; suurempi peitto lisää jäykkyyttä. Yhdistetty foliopunos (foil underbraid) antaa parhaan laajakaistasuojan säilyttäen samalla kohtuullisen joustavuuden.
| Suojan tyyppi | Tyypillinen kattavuus | Paras käyttö | Flex Impact |
| Folio (Al/PET) | ~100 % | Korkeataajuiset EMI-, instrumenttikaapelit | Herkkä; lyhentää jouston käyttöikää, jos sitä ei tueta |
| Punos (tinattua kuparia) | 60–95 % | Teho/matalataajuinen melu, mekaaninen suojaus | kohtalainen; suurempi peitto = jäykempi |
| Folio punos | 100 % 60–95 % | Laajakaista EMI-ohjaus, vaativat asennukset | Paras kompromissi; silti vähentää joustavuutta jonkin verran |
Kilven päättäminen ja maadoituskäytännöt
Oikea suojauksen pääte säilyttää suojausedun: päätä signaalilinjojen toisessa päässä maasilmukoiden välttämiseksi; virtajohtoa tai pitkiä johtoja varten molemmissa päissä voidaan tarvita liimattuja suojavaivoja kontrolloidun maadoituksen kanssa. Käytä puristus- tai juotettuja tyhjennysjohtoja matalaimpedanssiseen liitäntään; puristetut mekaaniset päätteet ovat yleisiä, mutta ne on tarkistettava jatkuvuus- ja vetotesteillä. Kun reitität liitinkoteloiden läpi, säilytä suojuksen jatkuvuus metallisten taustakuorien tai erityisten suojuspuristimien avulla säteilypäästöjen minimoimiseksi.
Asennuskäytännöt: taivutussäde, kiinnitys ja vedonpoisto
Asennusvirheet ovat yleinen syy ennenaikaiseen kaapelivikaan. Kuparisydämisessä PVC-eristetyissä kaapeleissa on noudatettava kaapelin rakenteeseen perustuvia vähimmäistaivutussäteen sääntöjä (joustavat kaapelit määrittävät usein 4× kaapelin halkaisijan dynaamista käyttöä varten, staattiset asennukset voivat sallia 8×). Liiallinen puristuspaine vääristää eristystä ja voi luoda hotspot-pisteitä, joihin väsyminen keskittyy. Käytä sopivan kokoisia tiivistysholkkeja, aseta ruuvipuristimet suojatyynyillä ja tarjoa huoltosilmukoita, kun liikettä tapahtuu.
- Noudata aina valmistajan määrittämää dynaamista taivutussädettä; Jos olet epävarma, lisää sädettä sen pienentämisen sijaan.
- Vältä teräviä reunoja sisääntulokohdissa – käytä läpivientejä tai pyöristettyjä laippoja hankauksen estämiseksi.
- varten moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.
Testaus, jäljitettävyys ja sertifioinnit: mitä odottaa hyvämaineelta toimittajalta
Luotettava kaapelitoimittaja toimittaa dokumentoidut tehdastestit: johtimen resistanssin, korkean potentiaalin (hipot) testit, eristysresistanssin, suojan jatkuvuuden ja mekaaniset testit joustoikää varten tarvittaessa. Jäljitettävyys (eränumerot, materiaalitodistukset) ja kolmannen osapuolen sertifioinnit, kuten CCC, UL, ISO9001 ja CE, ovat tärkeitä signaaleja prosessin hallinnasta ja vaatimustenmukaisuudesta. Pyydä mukautettuja rakennelmia varten tehdastestiraportteja ja tilauskohtaisia testisuunnitelmia, jotka kuvastavat sovelluksesi sähköisiä ja mekaanisia rasituksia.
Suositellut tehdastestit suojatuille joustaville kaapeleille
- Tasavirtaresistanssi ja johtimien jatkuvuus – tarkista mittari ja säikeys.
- Hipot-testi johtimen ja suojan/maan välillä eristyksen eheyden varmistamiseksi.
- Suojan jatkuvuuden ja peiton todentaminen (sähkönäköinen) ja punoksen peittomittaus tarvittaessa.
- Flex life -näytteenotto dynaamisille kaapeleille, joustavuuden jälkeiset sähkötarkastukset rikkoutuneiden filamenttien kiinnittämiseksi.
Valmistajana varmistan, että Junshuai suorittaa nämä keskeiset testit omissa laboratorioissamme ja voi toimittaa sertifiointikopioita pyynnöstä – edistyneet tuotanto- ja testauslaitteistomme yhdistettynä CCC-, UL-, ISO9001- ja CE-valtuuksiin antavat meille mahdollisuuden räätälöidä ja validoida kaapeleita vaativien vaatimusten mukaan.
Räätälöinnit erityissovelluksissa
Kun projektit etenevät standardiluettelon tuotteita pidemmälle, käytännöllisiä räätälöintikohteita ovat muunnettu johtimien metallurgia (happivapaa kupari hiljaiseen kohinaan), värilliset tai numeroidut sisävaipat yksinkertaisempaa kentän tunnistamista varten, hybridirakenteet, joissa yhdistyvät teho- ja signaaliparit jaettuun suojaukseen, ja mittatilaustyönä valmistetut ulkovaipat kemikaalien kestävyyttä varten. Jokainen muutos vaikuttaa mekaaniseen, sähköiseen ja EMC-käyttäytymiseen, joten valvottu suunnittelun tarkastussuunnitelma on välttämätön.
Ennen mukautetun ajon tilaamista määriteltäviä kysymyksiä
- Onko kaapeli staattista, satunnaista taipumista vai jatkuvaa liikettä?
- Onko ympäristöaltistuksia (öljy, UV, kemikaalit, suolasumu)?
- Mitä EMC-vaimennustasoja vaaditaan taajuuskaistoilla?
- Vaaditaanko jäljitettävyyttä, erätestausta tai mukautettua merkintää sääntelysyistä?
Työskentelemme suoraan asiakkaiden kanssa vastataksemme näihin kysymyksiin ja tuottaaksemme räätälöityjä teknisiä tietoja – jos tarvitset mukautetun PVC-eristetty vaipallinen suojattu joustava kaapeli , voin opastaa sinut kompromissien läpi ja toimittaa tehdastestiasiakirjat hakemuksesi mukaan.
