Pystysuuntaisten liikejärjestelmien hissien litteiden matkakaapeleiden tärkeimmät suorituskykyominaisuudet

Johdinrakenne ja miksi säikeiden lukumäärällä on merkitystä

Hissin litteät matkakaapelit luottaa hienosäikeisiin kuparijohtimiin kestämään jatkuvaa pystysuuntaista liikettä ja toistuvaa taipumista. Säikeiden lukumäärän lisääminen vähentää jokaisen yksittäisen filamentin taivutusjännitystä, mikä pienentää johtimen katkeamisen todennäköisyyttä syklisissä kuormissa. Sovelluksissa, joissa on tiukat taivutussäteet pyörän kohdissa tai joissa kaapeli kietoutuu pienille keloille, erittäin ohuet säikeet ja tasapainoiset asennussuunnat vähentävät sisäistä naarmuuntumista ja auttavat säilyttämään tasaisen kosketusvastuksen kaapelin käyttöiän ajan.

Litteä geometria: tilan tehokkuus ja mekaaninen käyttäytyminen

Tasainen poikkileikkaus on valittu minimoimaan akselitilan käyttöä ja estämään kiertyminen tai sotkeutuminen pystyajon aikana. Litteät rakenteet muuttavat kaapelin neutraaliakselia ja taivutusominaisuuksia pyöreisiin kaapeleihin verrattuna; ne mahdollistavat pienemmän kokonaisrakenteen pitäen yksittäiset johdinreitit vakaina. Tasainen geometria kuitenkin keskittää leikkausvoimat johtimien väliseen eristykseen äärimmäisissä mutkissa, joten suunnittelijoiden on tarkistettava kerrosten välinen tarttuvuus, eristeen paksuus ja mahdolliset vedonpoistoominaisuudet, jotta vältetään delaminaatio pitkäaikaisessa käytössä.

Vaippamateriaalit ja ympäristön kestävyys

Vaipan valinta – yleensä öljynkestävä PVC tai ikääntymistä kestävä kumiyhdiste – määrittää suoraan kaapelin kestävyyden akselin epäpuhtauksille, kosteudelle ja lämpötilavaihteluille. PVC-yhdisteet tarjoavat tasaisen dielektrisen suorituskyvyn ja helpon suulakepuristuksen, kun taas kumivaipat tarjoavat erinomaisen joustavuuden alhaisissa lämpötiloissa ja mekaanisen sitkeyden. Valitse hydraulilaitteilla varustetuissa hissikuiluissa öljynkestävät koostumukset turpoamisen ja pehmenemisen estämiseksi; akseleissa, jotka ovat alttiina UV-säteilylle lasipaneelien tai vahvan otsonin läpi, suosi otsonoinninestoaineilla valmistettuja kumisekoituksia käyttöiän pidentämiseksi.

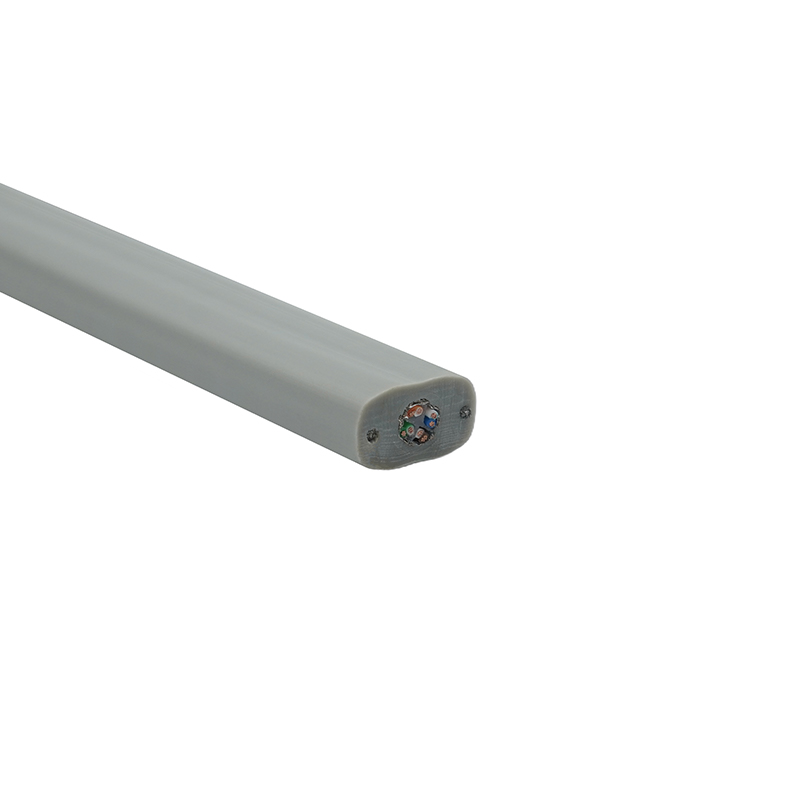

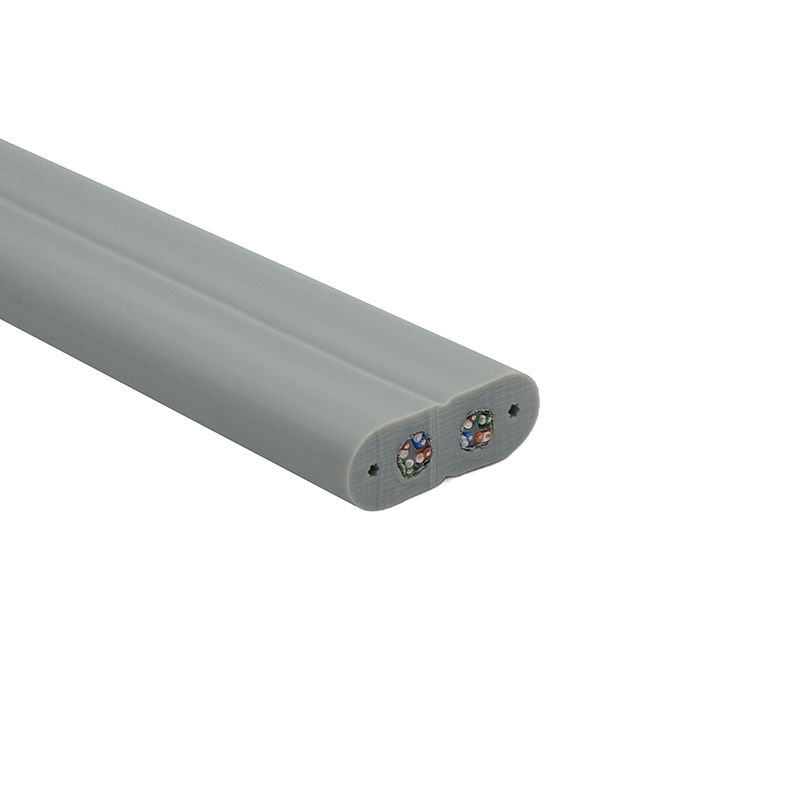

Signaalin eheys ja integroidut dataparit (Cat6 flat -vaihtoehdot)

Nykyaikaisissa hissijärjestelmissä yhdistyvät teho-, ohjaus- ja nopeat datakanavat. Cat6-tyylisten litteiden parien integrointi vaatii hallittua parigeometriaa, johdonmukaista parien kierrettä ja huolellista erottamista virtajohtimista ylikuulumisen rajoittamiseksi ja lähipään/kaukaispään paluuhäviön (NEXT/FLR) suorituskyvyn ylläpitämiseksi. Kun määrität litteitä Cat6-hissikaapeleita, pyydä impedanssiraportteja taajuudella 1–250 MHz, parien välisiä kytkentälukuja ja näytteiden jatkuvuustestejä taipuisjaksojen jälkeen varmistaaksesi, että tietojen suorituskyky kestää mekaanisen rasituksen.

Mekaaninen suojaus, kulutuskestävyys ja akselin kiinnitys

Pyörän reunoista, ohjauskiskoista tai pölyisestä ympäristöstä johtuva hankaus on yleinen vikamekanismi. Valitse kaapelit, joissa on vahvistetut ulkokerrokset, tai harkitse ulkoisten hankausholkkien lisäämistä tunnettuihin kulumiskohtiin. Kiinnitystarvikkeet – puristimet, ohjaimet ja läpiviennit – on valittava tasaisen profiilin mukaan; pyöristetyt puristimet tai vuoratut kanavat vähentävät pistekuormitusta. Huomaa, että suojaavat lisäykset muuttavat taivutussäteen vaatimuksia ja voivat lisätä jäykkyyttä; validoi kokoonpano edustavien liikeprofiilien alla ennen asennusta.

Sähköturvallisuus ja paloturvallisuus

Hissikaapeleiden on täytettävä palo-, savu- ja myrkyllisyysstandardit, jotka liittyvät asennusalueen rakennusmääräyksiin. Paloa hidastavat koostumukset ja vähäsavuiset, nollahalogeeniset (LSZH) -vaihtoehdot vähentävät vaaraa tulipalon aikana. Vahvista aina vaadittu paloteho ja pyydä toimittajan testitietoja – kuten pystysuora liekin leviäminen ja savupäästö –, koska joustavuutta tai öljynkestävyyttä parantavat vaippakoostumukset voivat vaikuttaa liekin käyttäytymiseen.

Väsymistesti ja elinkaaritarkastus

Määritä joustoiän testaus, joka jäljittelee hissin odotettua iskunpituutta, nopeutta ja syklien määrää. Standardoidut laboratoriotiedot ovat hyödyllisiä, mutta mikään ei korvaa käyttöjaksotestiä, joka heijastaa asennuksen todellista liikeprofiilia. Pyytää testiraportteja, jotka osoittavat johtimen eheyden, eristysresistanssin ja signaalin lähetyksen ennen ja jälkeen määrätyn määrän jaksoja; vertaa testisyklejä odotettuihin vuosijaksoihin arvioidaksesi vaihtovälit ja suunnitellaksesi ennaltaehkäisevän huollon.

Suojaus, maadoitus ja EMI-näkökohdat

Kun herkät valvonta- tai tietoliikennelinjat kulkevat virran rinnalla, integroitu suojaus tai erilliset suojatut parit minimoivat sähkömagneettiset häiriöt. Litteät kaapelit voivat sisältää folio- tai punossuojuksia, mutta suojan päättäminen ja jatkuva maadoitus kaapelin reitillä ovat välttämättömiä tehokkuuden ylläpitämiseksi. Arvioi kaapelin suojauksen peittoprosentti ja vastus; huonot päätteet tai ajoittaiset suojakontaktit taivutuksen aikana heikentävät häiriönsietoa ulkoisia melulähteitä vastaan.

Tarkastus, huolto ja diagnostiikka paikan päällä

• Silmämääräinen tarkastus – tarkista, onko vaipan leikkauksia, puristusjälkiä, pinnan kovettumista tai värimuutoksia, jotka viittaavat kemialliseen hyökkäykseen tai otsonialtistukseen.
• Taivutuskoe — suorita hellävarainen kylmätaivutus haurauden havaitsemiseksi; vähentynyt joustavuus usein edeltää halkeilua kuormituksen alaisena.
• Sähköiset tarkastukset – mittaa eristysresistanssi ja jatkuvuus jokaiselle johtimelle ja suojauksen jatkuvuudelle suunniteltujen jaksojen tai epäilyttävien tapahtumien jälkeen.
• Kirjaaminen – dokumentoi kaapelin reitti, tunnistetut kulumiskohdat ja vaihtohistoria tulevaisuuden spesifikaatioiden ja hankintojen tarkentamiseksi.

Toimittajan pätevyys, sertifioinnit ja jäljitettävyys

Toimittajat, joilla on CCC-, UL-, ISO9001- ja CE-sertifikaatit, osoittavat yleensä johdonmukaista tuotannon valvontaa ja pääsyä asiaankuuluviin testilaboratorioihin. Kriittisissä hissijärjestelmissä vaaditaan materiaalin jäljitettävyyttä, näytetestituloksia jousto- ja liekinsuorituskyvylle sekä tehdastarkastusvaihtoehdot. Tilattaessa räätälöityjä hissin tasaiset matkakaapelit , vaativat prototyyppiajon allekirjoitetuilla testituloksilla välttääkseen yllätyksiä massatuotannon toimituksissa.

Pikavertailu: PVC vs kumivaipat hissien litteille kaapeleille

Käytännön hankintavinkkejä hissiprojekteihin

Ennen kuin sitoudut kaapelitoimittajaan, kohdista hissin iskunpituus, nopeus, ympäristö ja odotettu syklien määrä. Pyydä näytepituuksia, jotka on testattu sekä sähköisen että mekaanisen suorituskyvyn osalta, vaadi dokumentoituja taipuisuus- ja liekkitestituloksia ja vahvista suojan ja pariliitoksen suorituskyky, kun tarvitaan integroituja tietokanavia. Erikoistarpeita varten – kuten Cat6-litteän hissin kaapelit tai parannettu öljynkestävyys – työskentele sellaisten valmistajien kanssa, joilla on kokemusta mukautetuista kulkukaapeleista ja jotka voivat toimittaa jäljitettäviä testisertifikaatteja ja edustavia näytteitä ennen täyttä tuotantoa.
