Teollisuuskaasua ja öljyä kestävä parikaapeli: Käytännön valintaopas

Öljy- ja kaasutyöt antavat harvoin kaapelointia helpoksi. Parikaapeli voi näyttää yksinkertaiselta, mutta jalostamossa, porauslattialla tai polttoaineterminaalin ympärillä sen on kestettävä hiilivetykontakti, lämpökierto, tärinä, huuhtelu ja joskus jatkuva liike. Teollisuuskaasun ja öljyn kestävä parikaapeli on käytännöllinen vastaus, kun tavallinen kierretty parikaapeli pehmenee, turpoaa, halkeilee tai menettää signaalin laadun liian aikaisin. Hyödyllinen kysymys ei ole vain "onko se öljynkestävä?" mutta "mikä öljy, missä lämpötilassa, kuinka kauan ja millaisissa mekaanisissa olosuhteissa?"

Mitä teollisuuskaasun ja öljyn kestävä parikaapeli oikeastaan on

Parikaapelointi käyttää kahta eristettyä johdinta, jotka on kierretty yhteen signaalin kuljettamiseksi. Teollisuuskohteissa signaali voi olla RS-485, instrumentointi, ohjaustiedot, Ethernet tai matalan tason anturiliitäntä. Parirakenne auttaa torjumaan yhteistilan melua, mutta se ei sinänsä tee kaapelista sopivaa öljy- ja kaasuhuoltoon. Vastus tulee koko rakenteesta: johtimien naru, eristemateriaali, täyteaineet, teipit, suojat, sisävaippa ja ulkovaippa.

Näihin ympäristöihin myytävää kaapelia tulee käsitellä ennemminkin suunniteltuna kokoonpanona kuin hyödykkeenä. Takin on kestettävä tiettyjä nesteitä, joita se kohtaa. Eristeen tulee säilyttää sähköiset ominaisuutensa. Suojan tulee pysyä tehokkaana taivutuksen ja päättämisen jälkeen. Ja kaapelin tulee sopia asennustapaan, olipa se sitten kiinnitettynä lokeroon, vedettynä putken läpi tai taipuvana liikkuvassa koneessa.

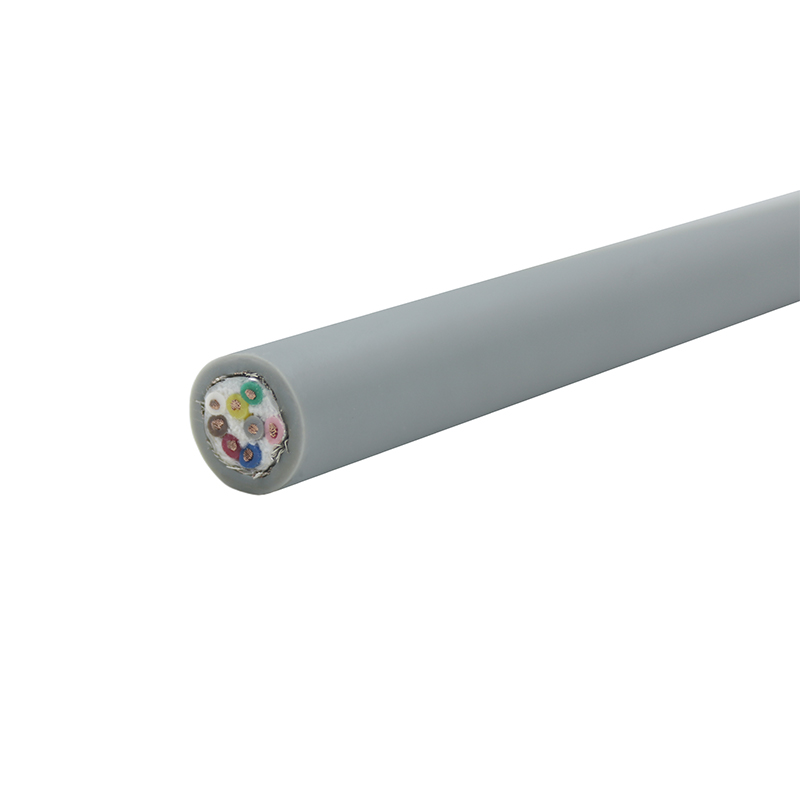

LIYCY-TP joustava suojattu kierretty paritietokaapeli Teollisuusluokan suojattu kierretty parikaapeli, joka on tarkoitettu tarkkuussignaalilinkkeihin; olennainen tarkasteltaessa vaippakokoonpanoja vaativiin ympäristöihin. Näytä tuote →

Miksi öljy- ja kaasuympäristöt rankaisevat tavallista parikaapelia

Hiilivedyt eivät ole kaikki samanlaisia. Diesel, hydrauliöljy, voiteluöljy, raakaöljy, glykoli, metanoli, porausnesteet ja puhdistuskemikaalit voivat hyökätä polymeereihin eri tavoin. Jotkut aiheuttavat äänenvoimakkuuden turvotusta. Jotkut ottavat pehmittimiä ja jättävät vaipan kovan ja hauraan. Toiset pehmentävät pintaa, vähentävät kulutuskestävyyttä tai muuttavat mittoja tarpeeksi vaikuttaakseen liittimiin ja tiivisteisiin. Takki, joka kestää roisketestin, voi epäonnistua pitkäaikaisen upotuksen tai toistuvan altistuksen jälkeen korotetussa lämpötilassa.

Lämpö nopeuttaa kemiallista hyökkäystä. Kylmä tekee joistakin materiaaleista jäykkiä ja helpommin halkeilevia. UV-altistus vanhenee ulkoilutakkeja. Suolavesi ja kosteus aiheuttavat korroosiota suojissa, viemärissä ja liittimissä. Mekaaninen jännitys lisää toisen kerroksen: tärinää, painepesua, kaapelihyllyn hankausta, tiukat taivutussäteet ja jatkuvaa taipumista. Vaarallisilla alueilla kaapelin on myös sovittava asennussuunnitelmaan, mukaan lukien holkit, esteet ja tiivisteet. Kaapeli ei ole "räjähdyssuojattu" sinänsä; se on osa yhteensopivaa järjestelmää.

Takki ja eristysmateriaalit, jotka tekevät eron

Polyuretaani tai PUR on usein vahva valinta joustaville teollisuusparikaapeleille, jotka ovat alttiina öljylle, hankaukselle ja toistuville liikkeille. Se tarjoaa hyvän öljynkestävyyden ja kovaa mekaanista käyttäytymistä, minkä vuoksi se esiintyy vetoketjussa, robotiikassa ja pesusovelluksissa. Se ei ole universaali: kuuman veden ja höyryn altistuminen on tarkistettava, ja jotkut formulaatiot käyttäytyvät eri tavalla kuin toiset. Esimerkiksi PUR-vaippainen suojattu kierretty parikaapeli Ethernet-kaapeli voi olla järkevä sovitus öljyisille automaatioalueille, joissa signaalin eheys ja vaipan sitkeys ovat tärkeitä.

TPU-CAT6-STP PUR-vaippainen luokan 6 suojattu kaapeli PUR-vaippainen luokan 6 suojattu kierretty parikaapeli Gigabit-linkkejä varten erittäin kuluvissa teollisuus- ja ulkotiloissa; olennaista, kun takin sitkeydellä on merkitystä. Näytä tuote →

Nitriilikumi, polykloropreeni ja muut kumiyhdisteet ovat yleisiä, kun tarvitaan öljynkestävyyttä, lämmönkestävyyttä ja kestävyyttä ulkona. Ne ovat yleensä raskaampia ja vähemmän joustavia kuin PUR, joten ne sopivat kiinteisiin tai satunnaisesti joustaviin reitteihin paremmin kuin nopeaan vetoketjukäyttöön. Polyeteeni kestää hyvin kosteutta ja monia kemikaaleja, mutta on jäykempi ja vähemmän anteeksiantava liikkeessä. PVC on taloudellinen ja palosuojattu, mutta öljynkestävyys vaihtelee suuresti koostumuksen mukaan, joten pelkkä "PVC-vaippa" kertoo vain vähän. FEP ja PTFE esiintyvät siellä, missä kemiallinen kestävyys tai korkea lämpötila oikeuttavat kustannukset.

Eristysvalinnalla on yhtä paljon merkitystä. PE, PP, FEP ja XLPE voivat kukin palvella erilaisia ​​sähkö- ja lämpötarpeita. Parikaapeloinnin osalta kapasitanssi, impedanssi ja parin epätasapaino vaikuttavat signaalin laatuun. Paksu öljynkestävä vaippa ei voi kompensoida huonoa parigeometriaa.

Suojaus, pariliitos ja signaalin eheys

Öljy- ja kaasupaikat ovat sähköisesti meluisia. Moottorit, taajuusmuuttajat, hitsauslaitteet, radiot ja virranjakelu voivat kaikki yhdistää kohinan signaalipareihin. Foliosuojat antavat hyvän peiton ja sopivat kompakteihin rakenteisiin. Punotut suojukset kestävät paremmin taipumista ja mekaanisia vaurioita. Monet teollisuusparikaapelit yhdistävät molemmat. Yksittäinen parisuojaus voi vähentää ylikuulumista, kun taas kokonaissuoja käsittelee ulkoisia häiriöitä.

Suoja toimii vain, jos se on päätetty oikein. Kellumaan jätetty tyhjennysjohto, väärästä kohdasta maadoitettu suoja tai 360 asteen huonosti liitetty liitin voivat muuttaa hyvän kaapelin ajoittaisten vikojen lähteeksi. Vaarallisilla alueilla suoja- ja viemäriliitosten tulee myös sopia maadoitus- ja eristyssuunnitelmaan. Älä oleta, että enemmän suojausta on aina parempi; Valitse suojus vastaamaan meluongelmaa, parityyppiä ja käytettävissä olevaa tilaa.

Käytännön valintalista

Valinta tulee aloittaa valotuksesta, ei luettelon otsikosta. Alla oleva taulukko on kompakti tapa verrata toimittajan väitteitä siihen, mitä sovellus todella tarvitsee.

Asennus- ja huoltotiedot, jotka määräävät käyttöiän

Jopa hyvä kaapeli voi epäonnistua asennuksessa. Noudata taivutussädettä. Vältä tiukkoja nippusiteitä, jotka murskaavat parin geometrian. Tukee pitkiä pystysuoraa juoksua. Pidä signaaliparit erillään virtakaapeleista mahdollisuuksien mukaan ja noudata suojauksen ja maadoituksen suunnittelua. Pesualueilla tarkista, että tiivisteet ja päät ovat yhteensopivia vaipan materiaalin kanssa eivätkä aiheuta jännityskeskittymiä.

Jos reitti liikkuu, käytä tälle liikkeelle suunniteltua ja testattua kaapelia. Esimerkiksi erittäin joustava suojattu kierretty pariketjukaapeli on rakennettu toistuvaa joustamista varten satunnaisen säädön sijaan. Kiinteille tarjottimille kovempi kumi- tai PUR-vaippa voi silti olla oikea valinta, mutta taipuisan käyttöiän ei tarvitse olla rajoittava tekijä. Tarkista huollon aikana vaipan turpoaminen, halkeamat, litistyminen, suojuksen korroosio ja löysät päätteet. Vaihda muotoa tai kovuutta muuttanut kaapeli kemiallisen altistuksen jälkeen; se on jo menettänyt osan turvamarginaalistaan.

TRVVSP High-Flex suojattu kierretty pari vetoketjukaapeli Suojattu kierretty pariketjukaapeli nopeaan signaalin- ja voimansiirtoon liikkuvilla reiteillä; tarkasta, onko toistuva taivutus osa asennusta. Näytä tuote →

Laatutarkastuksia ja asiakirjoja pyydettävä

Pyydä muutakin kuin materiaalin nimeä. Hyödyllisiä todisteita ovat öljyn upotustestiolosuhteet, veto- ja venymätulokset ennen altistumista ja sen jälkeen, tilavuuden turpoaminen, kylmätaivutuskyky, liekin käyttäytyminen, suojan jatkuvuus, johtimen vastus ja jännitteenkestävyys. Dataparien osalta kapasitanssi- ja impedanssitiedot auttavat varmistamaan, että kaapeli tukee aiottua signaalia. Liikkuvissa sovelluksissa joustotestiolosuhteet ovat tärkeämpiä kuin yleiset "high flex" -kuvaukset.

Erän jäljitettävyys, vaipan merkintä ja testatun lämpötila-alueen selkeä selvitys ovat myös käytännöllisiä ostokohteita. Jos toimittaja ei pysty selittämään, miten kaapeli on testattu, tai ei voi sovittaa vaippaa todelliseen nesteluetteloon, jatka kysymysten esittämistä. Meidän laboratorio- ja testausresurssit ovat sellaisia yksityiskohtia, jotka kannattaa tarkistaa ennen kuin spesifikaatio lukitaan.

Kaapelin sovittaminen sovellukseen

• Offshore-alustat ja porauslattiat: suolavesi, öljy, tärinä, UV ja vaarallisten alueiden asennustavat.
• Jalostamot ja petrokemian tehtaat: lämpö, ​​hiilivedyt, EMI ja pitkät kiinteät ajot sekoitettuna paikalliseen taipumiseen.
• Säiliötilat ja polttoaineterminaalit: ulkovanhentaminen, polttoainekontakti, höyrysulku ja pitkät kaapelireitit.
• Putkilinjat ja kompressoriasemat: suuret lämpötilavaihtelut, tärinä ja instrumenttien signaalin eheys.
• Öljykasvien koneet ja automaatio: jäähdytysneste, hydrauliöljy, toistuva taipuminen ja hankaus.

Saman kaapelilaadun ei pitäisi odottaa ratkaisevan kaikkia tapauksia. Kuumajalostamon kiinteää instrumenttiparia ja öljyisen koneen liikkuvan parin kaapelia voidaan molempia kutsua "öljynkestäväksi", mutta ne ovat erilaisia. Hyvä valinta erottaa nämä tehtävät aikaisin, sitten sovittaa takin, kilven, parirakenteen ja hyväksynnän reitille.

Erittelyn yhdistäminen

Teollisuuskaasua ja öljyä kestävä parikaapeli on yksityiskohta, jolla on suuri vaikutus luotettavuuteen. Aloita nesteluettelosta ja lämpötilasta, ja käytä sitten sähköistä suorituskykyä, suojausta, mekaanista liikettä, vaarallisten alueiden vaatimuksia ja dokumentaatiota. Jos reitti on kiinteä, aseta etusijalle kemiallinen ja lämpövastus. Missä se liikkuu, lisää samaan arvosteluun joustoikä ja kulutuskestävyys. Tämä määräys pitää määrittelyn rehellisenä ja välttää maksamasta takin ominaisuudesta, joka ei vastaa todellista vikatilaa.

Jos kavennat kaapelia tiettyä jalostamoa, terminaalia, alustaa tai offshore-pakettia varten, keskustele tiimimme kanssa nesteille altistumisen, reitin ja signaalin yksityiskohdat. Lyhyt, selkeä sovellusohje säästää yleensä enemmän aikaa kuin pitkä lista yleisiä "öljynkestäviä" väitteitä.
